Conas Solenoid a Dhúchadh: Sreangú, Treo Sreafa agus Seiceálacha Tosaigh

Sroicheann comhla práis 2W-sraith athsholáthair leis an gcorna i mála amháin agus an breiseán DIN taped ar an gcomhlacht, agus tá an cheist i gcónaí mar an gcéanna: cén teirminéal a fhaigheann an sreang beo, agus cén calafort an inlet? Is dhá phost ar leith é solenoid a cheangal i ndáiríre. Is nasc leictreach é ceann amháin leis an gcorna. Is é an ceann eile nasc sreabhach leis an gcomhlacht. Teipeann orthu go neamhspleách, agus léiríonn botún i gceachtar ceann acu suas san áit chéanna: comhla a chromann ach nach n-aistríonn, nó corna a ritheann te ar feadh seachtaine agus a théann i gciorcad oscailte ansin.

Is é an freagra gairid ná nach mbíonn tábhacht ar bith le polaraíocht ar chorna AC ach is féidir ábhar a chur ar chorna DC, ní mór don tsaighead sreafa a chaitear nó a stampáiltear ar an gcorp a bheith ag pointeáil ó inlet go asraon, agus níl an bioráin talún ar an breiseán roghnach. Gach rud eile, ó chasmhóiminte teirminéil go roghnú strainer, tá mionsonraí fillte thart ar na trí phointe sin.

An freagra gairid: trí rialacha a chlúdaíonn formhór na suiteálacha

• Coil ar dtús. Léigh an t-ainmchlár sula ndéanann tú sreang amháin a stialladh: voltas, AC nó DC, minicíocht, agus wattage. Ní mhairfidh corna 24 V DC ar sholáthar 230 V AC ón gcéad lasc-air.
• Sreabhadh sa dara háit. Tá comhlaí solenoid dhá-bhealach treo, agus tá na leaganacha píolótach treorach go docht. Is riachtanas crua é an t-saighead ar an gcorp, ní moladh.
• Domhan tríú. Tá trí chríochfort ag cónascaire Foirm A DIN 43650, agus iompraíonn an ceann atá marcáilte le siombail an domhain cré cosanta. Gan é, déantar guais turrainge le tithíocht corna tais agus, i go leor suiteálacha, sárú ar chóid.

Leathnaíonn gach rud thíos ar na trí phointe sin san ord ina n-oibreoidh tú tríothu.

Sreangú an chorna: leath leictreach an phoist

Oibrigh tríd an seicheamh thíos in ord. Is é gan bacadh le céim a haon an chúis is coitianta a fhaigheann corna úrnua bás nuair a choimisiúnaítear é.

1. Leithlisigh an ciorcad agus glas amach é. Deimhnigh le méadar ag an bpointe nasctha, ní le lipéad an scoradáin painéil.
2. Léigh ainmchlár an chorna. Tabhair faoi deara voltas, AC nó DC, minicíocht i hertz, agus cumhacht i vata nó volta-aimpéar.
3. Sainaithin na críochfoirt ar an breiseán. Ar chónascaire Foirm A DIN 43650, iompraíonn críochfoirt 1 agus 2 an soláthar agus iompraíonn críochfort 3, marcáilte le siombail an domhain, cré cosanta.
4. Feistigh an gland cábla agus séala roimh fhoirceannadh. Is é an gasket idir an breiseán agus an tithíocht coil a dhéanann an rátáil IP fíor; cuireann gasket pinched ar ceal é go ciúin.
5. Cuir deireadh leis na seoltóirí. Bain úsáid as ferrules ar shreang shnáithe, coinnigh snáitheanna amach as an teirminéal, agus déan na scriúnna beaga níos doichte gan iad a bhrú.
6. Cuir an seoltóir talmhaithe i dtír ar a chríochfort tiomnaithe agus seiceáil an leanúnachas ar ais go dtí an painéal.
7. Athfheistigh an breiseán, déan an scriú coinneála níos doichte, ansin déan fuinneamh go hachomair agus éist le cliceáil ar an plunger.

Polaracht: nuair is tábhachtaí

Ar chorna AC, tá an dá chríochfort soláthair idirmhalartaithe agus ní thagann athrú ar bith ar iad a aisiompú. Ar chorna DC braitheann an cás ar dhearadh an chorna. Tá gnáthchorna DC neamh-polaraithe freisin, ach tá cornaí atá feistithe le dé-óid flyback, coigeartóir droichead comhtháite, nó táscaire LED polaraithe. Is gnách go mbíonn gearr marbh tríd an dé-óid nó LED nach lasann choíche mar thoradh ar shreangú iad siúd ar gcúl. Má tá marcáil móide agus lúide ar an tithíocht corna, tabhair urraim dó.

Sizing an rith cábla: Is é titim voltais an srian fíor

Tá sruthanna coil beag. Tarraingíonn corna 6 W, 24 V DC thart ar 0.25 A, mar sin is annamh a bhíonn tomhsaire an tseoltóra teoranta ag cumas reatha iompair. Is é an rud a dhéanann greim ná titim voltais thar fhadtréimhse. Is ríomh díreach í an chairt thíos agus úsáid á baint as friotachas copair de 0.0172 ohm milliméadar cearnach in aghaidh an mhéadair agus fad turas cruinn an dá sheoltóir.

Insíonn rang inslithe duit cé chomh te is a cheadaítear don chorna rith

Iompraíonn gach corna marcáil aicme inslithe, agus socraíonn IEC 60085 an t-uasteocht spota te do gach rang. Tá sé seo tábhachtach nuair a shuíonn comhla i imfhálú le foinsí teasa eile nó nuair a bhíonn teocht chomhthimpeallach i seomra plandaí ag dreapadh sa samhradh. Teip mall is ea corna Aicme B a rith in áit a bhfuil Aicme F ag teastáil uaidh, ní teip mheandarach.

Pluiméireacht an chomhlachta: leath sreabhach an phoist

Cinneann an taobh leictreach cibé an ngníomhaíonn an chomhla. Cinneann an taobh sreabhach cibé an rónta sé agus cibé an maireann sé. Is cúis le trí mhionsonraí an chuid is mó de na sceitheanna agus an chuid is mó de na hargóintí baránta.

Tagann treo sreafa ar dtús. Seiceáil an tsaighead ar an gcorp agus na litreacha nó na huimhreacha in aice leis na calafoirt. Ar chomhla dhá threo, is gnách gurb é an t-ionraon an calafort os comhair an eireaball saigheada, agus nuair a shuiteáiltear ar gcúl é, cruthaítear comhla nach n-osclóidh nó ceann a sceitheann tríd nuair ba chóir í a dhúnadh. Tagann treoshuíomh an choil sa dara háit: ar fhormhór na gcomhlaí práis is féidir an corna a rothlú trí chasadh iomlán trína chnó coinneála a scaoileadh, agus tá sé i bhfad níos éasca é sin a dhéanamh sula mbíonn na calafoirt daingean ná ina dhiaidh. Sa tríú háit, séalaigh na snáitheanna i gceart. Dhá chasadh téip PTFE, curtha i bhfeidhm ionas go bhfanann an chéad snáithe lom, nó greamaigh snáithe comhoiriúnach, is leor. Críochnaíonn blúirí téip a bhriseann scaoilte taobh istigh den phíobán ar an suíochán.

Ar línte crua-uisce nó meán salach, feistiú strainer nó scagaire mín in aghaidh an tsrutha. Rachaidh comhlachtaí práis a bhfuil lamháltas ard d’eisíontais acu fós ar aghaidh go dtí an suíochán scairt ar deireadh, agus is beag an costas a bhaineann le Y-straener in aice le glao seirbhíse.

Comhla Solenoid Ghníomhach Dhíreach Práis Sraith 2W le haghaidh Uisce Saibhir Neamhíonachta Tosaíonn comhla 2W práis sreabhadh mór ag brú difreálach nialasach agus cuireann sé i gcoinne bac eisíontais, a oireann do línte uisce salach agus rialú uisce lasmuigh. Féach Táirge →

An comhla a mheaitseáil leis an líne sula sreangaíonn tú rud ar bith

Cinneann ábhar coirp agus prionsabal oibriúcháin níos mó faoi iontaofacht fhadtéarmach ná aon mhionsonraí sreangaithe. Ní mór difreálach brú íosta a bheith ag comhlaí píolótacha trasna na comhla chun an plunger a choinneáil ar oscailt, agus mar sin is droch-rogha iad maidir le línte domhantarraingthe nó línte brú an-íseal. Osclaíonn comhlaí dírghníomhaithe ó bhrú nialasach ach tarraingíonn siad corna níos mó don orifice céanna.

Is fiú dhá rogha eile a shocrú go luath. Maidir le bánna níocháin, ceanntásca uisciúcháin nó fountains lasmuigh, cuireann corna uiscedhíonach agus cónascaire an chúis is coitianta le teip athuair. Maidir le línte a iompraíonn meáin atá beagán creimneach nó nuair a bhíonn ceimiceáin níocháin i láthair, déanann comhlacht cruach dhosmálta an jab céanna. Tá SENYA ag déanamh comhpháirteanna aeroibrithe ó 1994 i leith agus foilsíonn sé sonraí brú, orifice agus ábhar iomlán ina chatalóg, arb é an bealach is tapúla chun teaglaim ar leith a sheiceáil i gcoinne do choinníollacha líne.

Comhla Solenoid Rialaithe Fountain Uisce Fountain Ceoil Comhla práis 2/2-bhealach le coil IP6X uiscedhíonach séalaithe agus freagra tapa le haghaidh rialú colún uisce tobair ceoil báite. Féach Táirge →

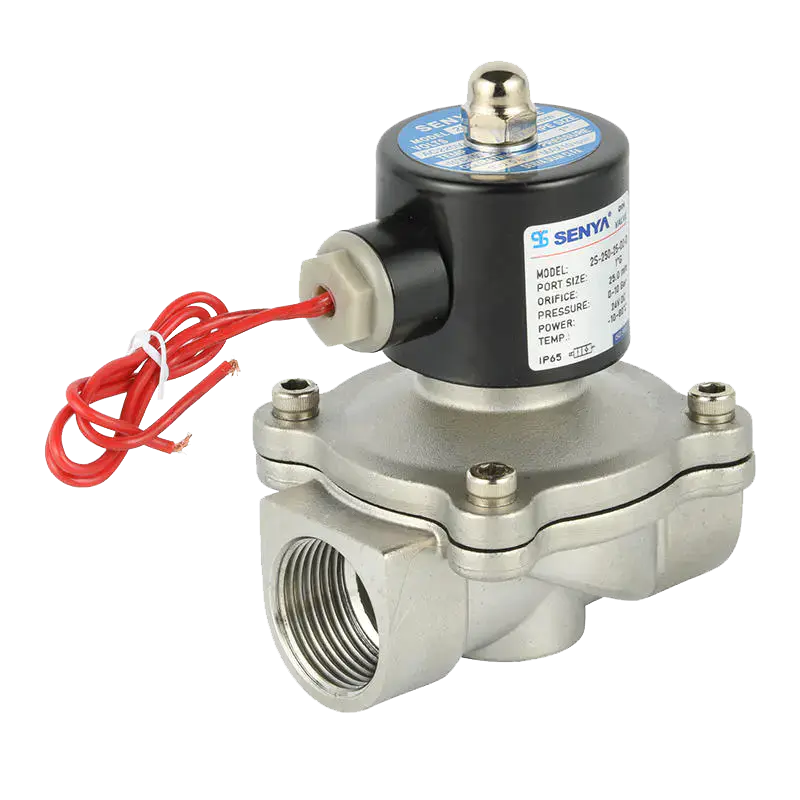

Comhla Solenoid Ghníomhach Dhíreach Cruach Dhosmálta 2S do Mheáin Aigéad agus Alcaile Comhla 2S atá ag gníomhú go díreach de ghnáth dúnta le roghanna coirp SUS304/SUS316 agus rónta Viton do mheáin aigéid/alcaile, ag tosú ag brú difreálach nialasach. Féach Táirge →

Tástáil, agus cad a sheiceáil nuair a tharlaíonn aon rud

Tógann an Coimisiúnú cúig nóiméad. Tomhais friotaíocht an chorna leis an gcumhacht as agus cuir é i gcomparáid leis an ainmchlár nó le corna spártha. Díríonn ciorcad oscailte nó léamh atá i bhfad faoi bhun an luacha ionchais do thochras dóite. Ansin déan an voltas a fhuinneamh agus a thomhas ag na críochfoirt chorna seachas ag an bpainéal, mar is é sin an áit a léiríonn ferrule scaoilte nó fadtréimhse mar thitim. Táirgeann comhla sláintiúil cliceáil ar leith agus creathadh éadrom is féidir leat a mhothú le méar ar an tithíocht coil.

Má tá an comhla nua agus go n-iompraíonn sé i gceart ar an mbinse ach nach bhfuil sa líne, is gnách gurb é an t-ord suiteála an culprit seachas an comhla. Is fiú treoir céim ar chéim a choimisiúnú le haghaidh comhlaí dhá threo, lena n-áirítear na seiceálacha a ghabhann calafoirt droim ar ais agus gaiscéid pinched sula ndéantar sceitheadh ​​orthu, a léamh sula ndúnann tú an painéal.

Le haghaidh siúlóid níos doimhne maidir le suiteáil agus dífhabhtú, féach an treoir seo ar comhla solenoid dhá bhealach a shuiteáil agus a dhífhabhtú .

Hookup comhla solenoid: ceisteanna coitianta
