BéarlaCad é a Comhla Solenoid Bealach 2/2
A Comhla solenoid 2 bhealach , scríofa go coitianta mar a 2/2 comhla solenoid , is comhla leictreach é le dhá chalafort agus dhá phost oibre. Nuair a fhaigheann an corna comhartha leictreach, aistríonn an plunger inmheánach suíomh agus osclaíonn nó dúnann an cosán sreafa idir an calafort inlet agus an calafort asraon. I dtéarmaí praiticiúla, oibríonn comhla solenoid 2/2 bhealach mar lasc air agus as le haghaidh leacht nó gáis ag gluaiseacht trí phíblíne.
Míníonn an t-ainmniú féin an fheidhm. Tagraíonn an chéad uimhir i "2/2" do líon na gcalafort ar an gcomhlacht comhla, agus tagraíonn an dara uimhir don líon post oibre is féidir leis an plunger inmheánach a ghlacadh. Mar sin tá calafort inlet amháin, calafort asraonta amháin, agus dhá stát ag comhla solenoid 2/2: oscailte nó dúnta. Tá sé seo difriúil ó chomhla 3/2 nó 5/2, a shreabhann bealaí idir cosáin iolracha seachas é a thosú nó a stopadh.
| Gné | Luach Tipiciúil |
|---|---|
| Comhaireamh port | 2 phort (1 inlet, 1 asraon) |
| Poist oibre | 2 (oscailte agus dúnta) |
| Modh gníomhachtaithe | Corn leictreamaighnéadach agus plunger |
| Roghanna stáit réamhshocraithe | De ghnáth dúnta nó oscailte de ghnáth |
| Meáin choiteann | Uisce, aer comhbhrúite, ceimiceáin éadrom, gal |
Conas a Oibríonn Comhla Solenoid 2/2 Bhealach
Tá prionsabal oibriúcháin comhla solenoid 2/2 bealach bunaithe ar leictreamaighnéadas. Fillteann corna copair timpeall feadán ina bhfuil plunger sochorraithe, ar a dtugtar armature freisin. Nuair a shreabhann sruth tríd an gcorna, cruthaíonn sé réimse maighnéadach a tharraingíonn an plunger amach óna shuíomh scíthe. Cuireann lingeán fillte an plunger ar ais nuair a stopann an sruth. Is é an tairiscint shimplí ar ais agus amach seo a osclaíonn agus a dhúnann an orifice taobh istigh den chomhlacht comhla.
Struchtúr isiméadrach simplithe de chomhla solenoid 2/2 bhealach, ag taispeáint an cónascaire, coil, plunger agus earrach, comhlacht comhla, agus an dá chalafoirt
Timthriall Oibriúcháin de Chomhla Solenoid De ghnáth dúnta 2/2
- Cuirtear cumhacht i bhfeidhm ar na críochfoirt choil tríd an gcónascaire leictreach.
- Gineann an corna réimse maighnéadach timpeall an fheadáin plunger agus armature.
- Tarraingíonn an réimse maighnéadach an plunger aníos, ag comhbhrú an earraigh fillte.
- Nochttar an suíochán orifice agus bogann an meán ón gcalafort inlet go dtí an calafort asraonta.
- Nuair a bhaintear an chumhacht, brúnn an t-earrach an plunger ar ais síos agus dúnann an orifice arís.
Timthriall Oibriúcháin Comhla Solenoid De ghnáth Oscailte 2/2
Oibríonn comhla solenóideach 2/2 bhealach a bhíonn oscailte de ghnáth sa seicheamh eile. Fanann an orifice oscailte agus an corna dífhuinnimh, rud a ligeann don mheán sreabhadh go saor. Nuair a bhíonn an coil á thiomáint, bogann an plunger chun an orifice a shéaladh agus stopann an sreabhadh. Roghnaítear an chumraíocht seo do línte nach mór dóibh fanacht ar oscailt faoi ghnáthchoinníollacha oibriúcháin agus gan stop a chur ach amháin nuair a tharraingítear comhartha rialaithe ar leith.
Comhpháirteanna Croí de Chomhla Solenoid Bealach 2/2
Tá gach comhla solenoid 2/2 bealach, beag beann ar ábhar comhlacht nó rátáil voltais, tógtha ó shraith den chineál céanna de chodanna inmheánacha. Má thuigeann tú gach cuid is fusa bileog sonraí a léamh nó locht a mhíniú do sholáthraí.
| Comhpháirt | Feidhm |
|---|---|
| Coil (leictreamaighnéad) | Gineann sé an réimse maighnéadach nuair a chuirtear sruth leictreach i bhfeidhm |
| Pluiméir nó armature | Bogann taobh istigh den fheadán coil chun an orifice a oscailt nó a dhúnadh |
| Fill ar ais an earraigh | Brúnn sé an plunger ar ais go dtí a shuíomh réamhshocraithe nuair a bhaintear an chumhacht |
| Comhlacht comhla | Tithe na codanna inmheánacha agus nascann sé leis an bpíblíne trí na calafoirt inlet agus asraon |
| Suíochán nó orifice | An dromchla ina saothraítear rónta a rialaíonn cibé an bhfuil an cosán sreafa oscailte nó bac |
| Diaphragm (cineálacha a oibrítear le píolótach) | Úsáideann sé brú líne chun cuidiú leis an orifice níos mó a bhogadh le corna níos lú |
| Tithíocht coil agus cónascaire | Comhéadan leictreach agus cosaint i gcoinne deannaigh agus taise |
De ghnáth Dúnta vs De ghnáth Oscailte 2/2 Comhlaí Solenoid
Go ginearálta tairgtear comhla solenoid bealach 2/2 i gceann de dhá stát réamhshocraithe. Braitheann roghnú an ceann ceart ar cad ba cheart a tharlóidh do líne an phróisis má chuirtear isteach ar chumhacht leictreach.
| Tréith | De ghnáth Dúnta (NC) | Oscailte de ghnáth (NÍL) |
|---|---|---|
| Stáit gan chumhacht | Dúnta, gan sreabhadh | Oscailte, téann sreabhadh tríd |
| Luaigh cathain a bheidh fuinneamh agat | Oscailte, téann sreabhadh tríd | Dúnta, gan sreabhadh |
| Cás úsáide tipiciúil | Múchadh an tsoláthair uisce, criosanna uisciúcháin, línte múchta sábháilteachta | Línte vent, ciorcaid fuaraithe a chaithfidh fanacht ag sileadh le linn caillteanas cumhachta |
I bhformhór na suiteálacha rialaithe sreabhán, a de ghnáth dúnta comhla solenoid 2/2 bhealach Is é an rogha réamhshocraithe toisc go gcoimeádann sé an líne séalaithe má chailltear cumhacht leictreach, rud a laghdaíonn an baol urscaoilte neamhrialaithe. De ghnáth cuirtear comhlaí oscailte in áirithe don ghrúpa feidhmchlár níos lú nuair nár cheart go gcuirfeadh comhartha isteach stop leis an sreabhadh.
Gníomhú Díreach vs Píolótach Oibrithe 2/2 Comhlaí Solenoid
Níos faide ná an t-idirdhealú de ghnáth dúnta agus oscailte de ghnáth, is féidir comhla solenoid 2/2 bhealach a thógáil freisin mar dhearadh ag gníomhú di díreach nó dearadh píolótach oibriú. Luíonn an difríocht sa chaoi a ngintear an fórsa a theastaíonn chun an orifice a oscailt.
Braitheann comhla ag gníomhú di díreach ach amháin ar fhórsa maighnéadach an choil chun an plunger a bhogadh, ionas gur féidir é a oscailt ó dhifreálach brú nialasach. Mar sin tá sé oiriúnach do mhéideanna beaga orifice, go hiondúil suas le 15 go 20 milliméadar, agus d'fheidhmchláir ina bhféadfadh an líne a bheith suite faoi bhrú an atmaisféir. Úsáideann comhla oibrítear píolótach an brú líne féin chun scairt nó loine a ardú, rud a fhágann gur féidir le corna measartha beag orifice i bhfad níos mó a rialú. De ghnáth ní mór do dhearthaí píolótacha íosdifríocht brú idir an inlet agus an t-asraon, go minic sa raon thart ar 0.5 go 1 barra, sular féidir leo oscailt go hiontaofa.
Comparáid choibhneasta idir chomhlaí solanóideacha gníomhaithe díreacha agus píolótacha 2/2 bhealach trasna cúig fhachtóir praiticiúla, scóráilte ar scála simplí 1 go 5 le haghaidh léiriú
Comhlaí Solenoid 2/2 Bealach vs 3/2 Bealach vs 5/2
Daoine ar thóir a Comhla solenoid 2 bhealach uaireanta tagann siad trasna ar chomhlaí 3/2 agus 5/2 freisin, rud a d'fhéadfadh a bheith mearbhall ós rud é go bhfuil an prionsabal oibríochta corna agus plunger céanna ag na trí cinn. Is é an difríocht ná cé mhéad calafort agus cosán sreafa a rialaíonn gach dearadh.
| Cumraíocht | Calafoirt | Poist | Úsáid Choiteann |
|---|---|---|---|
| 2/2 bhealach | 2 | 2 | Múchadh simplí ar siúl agus as do línte uisce, aeir nó gáis |
| 3/2 bhealach | 3 | 2 | Sorcóirí aeroibrithe aonair ag gníomhú dóibh a rialú |
| 5/2 bhealach | 5 | 2 | Sorcóirí aeroibrithe dúbailte ag gníomhú di a rialú |
A 2/2 comhla solenoid Is é an rogha is coitianta fós aon uair is é an sprioc ach sreabhadh a thosú nó a stopadh, seachas é a threorú chuig cinn scríbe éagsúla, agus is é sin an fáth go n-úsáidtear é chomh forleathan le haghaidh uisce, uisciúcháin, agus dleacht múchta sreabháin ghinearálta.
Ábhair Comhlacht Comhla Coitianta
Cinneann an t-ábhar coirp atá ag comhla solenóideach 2/2 bhealach cé chomh maith agus a fhreastlaíonn sé ar na meáin a théann tríd agus conas a fheidhmíonn sé thar theocht éagsúil. Clúdaíonn ceithre ábhar an chuid is mó de na feidhmeanna tionscail agus uisce.
Neasscór friotaíochta creimeadh coibhneasta ag ábhar comhlacht comhla ar scála 1 go 10, chun comparáid ghinearálta amháin
Comhlachtaí Comhla Solenoid Práis
Is é práis an t-ábhar caighdeánach ginearálta le haghaidh comhla solenoid 2 bhealach a láimhseáil aer comhbhrúite, uisce agus ola éadrom. Tairgeann sé cothromaíocht réasúnta idir friotaíocht creimeadh agus neart meicniúil, agus is é sin an fáth a soláthraí comhla solenoid práis de ghnáth liostaíonn sé é mar an rogha comhlacht réamhshocraithe le haghaidh uisciúcháin, aerlínte ginearálta tionsclaíocha, agus dleacht stopála uisce bunúsach.
Comhlachtaí Comhla Solenoid Cruach Dhosmálta
Láimhseálann gráid mar 304 agus 316 cruach dhosmálta meáin chreimneach nó ardíonachta i bhfad níos fearr ná práis. A comhla solenoid uisce cruach dhosmálta a roghnaítear go minic le haghaidh uisce farraige, sáile, ceimiceáin ghlantacháin, línte próiseála bia, agus trealamh steiriliú leighis i gcás nach féidir creimeadh dromchla nó éilliú a fhulaingt.
Comhlachtaí Comhla Solenoid Plaisteacha Innealtóireachta
Tá ábhair mar PA, PVC, agus POM éadrom agus cuireann siad in aghaidh go leor ceimiceán éadrom go maith. A comhla solenoid uisce plaisteach Tá sé coitianta in uisciúcháin drip talmhaíochta, bánna níocháin feithiclí, agus línte uisce eile atá feasach ar an mbuiséad, cé go bhfuil a theocht uasta oibre níos ísle ná roghanna miotail eile.
Comhlachtaí Comhla Solenoid Iarainn Teilgthe
Úsáidtear comhlachtaí iarann teilgthe ar mhéideanna calafoirt níos mó le haghaidh seirbhís aeir agus gaile nuair is tábhachtaí a neart meicniúil ná meáchan. Níl siad chomh hoiriúnach céanna do shuíomhanna tais amuigh faoin aer ach amháin má tá an bailchríoch dromchla coinnithe go maith, ós rud é go bhfuil iarann teilgthe neamhchóireáilte níos mó seans maith do meirge dromchla ná práis nó cruach dhosmálta.
Roghanna Voltas agus Coil
Is féidir an coil de chomhla solenoid bealach 2/2 a fhoirceannadh ar feadh roinnt voltas caighdeánach, agus de ghnáth braitheann an rogha ceart ar an bhfoinse cumhachta atá ar fáil cheana féin ag an suíomh suiteála.
- 12V DC tá cornaí coitianta do rialtóirí uisciúcháin drip faoi thiomáint na gréine agus do threalamh iniompartha a oibrítear le ceallraí. Is minic a lorgaíonn ceannaitheoirí a thógann sciorrthaí uisciúcháin greille nó gréine a Soláthraí comhla solenoid uisce 12v is féidir leis an riachtanas ísealvoltais seo a mheaitseáil.
- 24V DC Is iad cornaí an rogha caighdeánach le haghaidh PLC agus rialú uathoibrithe líne táirgeachta, ós rud é go bhfuil an chuid is mó de na painéil rialaithe tionsclaíocha ag aschur comharthaí 24V DC cheana féin. A Déantóir comhla solenoid 24v dc de ghnáth cuireann sé seo mar an chumraíocht réamhshocraithe do thionscadail uathoibrithe.
- 110V nó 220V AC tá cornaí fós coitianta i suiteálacha seasta bardasach, talmhaíochta agus tógála a shreangaítear go díreach isteach i gcumhacht an phríomhlíonra gan claochladán rialaithe ar leith.
| Voltas | Tarraingt Cumhachta tipiciúla | Socrú Tipiciúil |
|---|---|---|
| 12V DC | 4 go 6 vata | Córais uisciúcháin gréine agus iniompartha |
| 24V DC | 5 go 8 vata | Uathoibriú tionsclaíoch agus rialú PLC |
| 220V AC | 8 go 12 vata | Foirgneamh seasta agus suiteálacha bardasach |
Cumas Sreabhadh agus Méid Orifice
De ghnáth déantar cur síos ar chumas sreabhadh comhla solenoid 2/2 bealach ag baint úsáide as comhéifeacht sreafa, go minic lipéadaithe Kv nó Cv ag brath ar an réigiún. Déanann an uimhir seo cur síos ar cé mhéad meán is féidir dul tríd an chomhla oscailte le haghaidh titim brú ar leith. Go ginearálta tacaíonn trastomhas orifice níos mó le comhéifeacht sreafa níos airde, ach éilíonn sé corna níos mó nó dearadh píolótach chun go leor fórsa a ghiniúint chun é a oscailt.
neasluachanna comhéifeachta sreafa in aghaidh thrastomhas an orifice, arna dtaispeáint chun críocha léirithe toisc go n-athraíonn an fheidhmíocht iarbhír de réir dearaidh
Feidhmchláir tipiciúla Comhlaí Solenoid Bealach 2/2
Toisc go bhfuil comhla solenoid bealach 2/2 éasca le rialú ó chomhartha digiteach simplí, tá sé le feiceáil ar fud raon leathan tionscail a dteastaíonn múchadh sreabhadh iontaofa, gan aird.
Dáileadh gar d'iarratais úsáide deiridh coitianta le haghaidh comhlaí solenoid 2/2 bhealach thar thionscadail rialaithe sreabhach
Taobh amuigh de na catagóirí a thaispeántar thuas, tá comhlaí solenoid 2/2 bhealach le feiceáil freisin i línte táirgeachta uathoibrithe, innealra talmhaíochta, agus skids teasa gréine, cibé áit is gá comhartha leictreach simplí chun cosán sreabhach a thosú nó a stopadh gan idirghabháil láimhe.
Conas an Comhla Solenoid Ceart 2/2 Bealach a Roghnaigh
Tagann roghnú comhla solenoid 2/2 bhealach oiriúnach le haghaidh tionscadail síos chun sonraíocht na comhla a mheaitseáil le coinníollacha oibriúcháin iarbhír na líne. Clúdaíonn na fachtóirí thíos formhór na gcinntí roghnúcháin.
- Deimhnigh an cineál meáin agus a chomhoiriúnacht leis an ábhar róin agus comhlacht.
- Seiceáil brú oibre agus raon teochta na líne i gcoinne rátáil na comhla.
- Meaitseáil an soláthar cumhachta atá ar fáil, mar shampla 12V DC, 24V DC, nó voltas príomhlíonra AC.
- Deimhnigh méid an chalafoirt agus an cineál snáithe ceangail a úsáidtear ar an bpíblíne atá ann cheana féin.
- Roghnaigh rátáil cosanta, mar shampla IP43, IP65, nó IP68, bunaithe ar an timpeallacht suiteála.
- Déan cinneadh ar ábhar comhlacht, ag roghnú idir práis, cruach dhosmálta, plaisteach innealtóireachta, nó iarann teilgthe.
- Déan comparáid idir an méid orifice agus an comhéifeacht sreafa agus an ráta sreafa riachtanach.
- Déan cinneadh an bhfuil stát réamhshocraithe de ghnáth dúnta nó oscailte de ghnáth ag teastáil ón líne.
- Roghnaigh gníomhú díreach le haghaidh orifices beaga agus difreálaithe brú íseal, nó oibrítear píolótach le haghaidh orifices níos mó.
Leideanna Suiteáil agus Cothabháil
Is gléas réasúnta simplí é comhla solenoid 2/2 bhealach, ach déanann roinnt nósanna suiteála difríocht shuntasach ar fheidhmíocht fhadtéarmach.
- Feistigh an chomhla leis an gcórna ina seasamh san áit a molann an bhileog sonraí an treoshuíomh seo, ós rud é go bhfuil roinnt dearaí corna íogair ó thaobh suímh de.
- Suiteáil scagachán in aghaidh an tsrutha chun smionagar a choinneáil ar shiúl ón orifice agus ón suíochán, atá ar cheann de na cúiseanna is coitianta le sceitheadh.
- Coinnigh an voltas soláthair laistigh de thart ar móide nó lúide 10 faoin gcéad den voltas corna rátáilte chun tógáil teasa breise a sheachaint.
- Comhlaí rothaíochta a shuíonn díomhaoin ar feadh tréimhsí fada ar sceideal rialta chun an suíochán nó an plunger a chosc ó ghreamú.
- Seiceáil teocht an dromchla corna go tréimhsiúil, ós rud é go bhféadfadh corna a ritheann go neamhghnách te saincheist sreangú nó timthriall dualgas a léiriú.
- Séalaigh an fhaireog cábla i gceart ar shuiteálacha lasmuigh nó ar shuiteálacha níocháin atá rátáilte IP65 nó IP68 chun taise a choinneáil amach as an gcónascaire.
Ag Obair Le Monaróir Comhla Solenoid Bealach 2/2 Taithí
Tá SENYA lonnaithe sa tSín monaróir comhla solenoid 2/2 bhealach agus monaróir comhla solenoid uisce ag feidhmiú faoi Ningbo SENYA Pneumatic Technology Co., Ltd ó 1994. Díríonn an chuideachta ar chomhlaí, sorcóirí, agus comhpháirteanna aeroibrithe gaolmhara, ag táirgeadh níos mó ná 2,000,000 tacar comhpháirteanna gach bliain ó bhonn táirgthe ar scála mór a chomhcheanglaíonn meaisínithe beachtas le tástáil dhigiteach uathoibrithe.

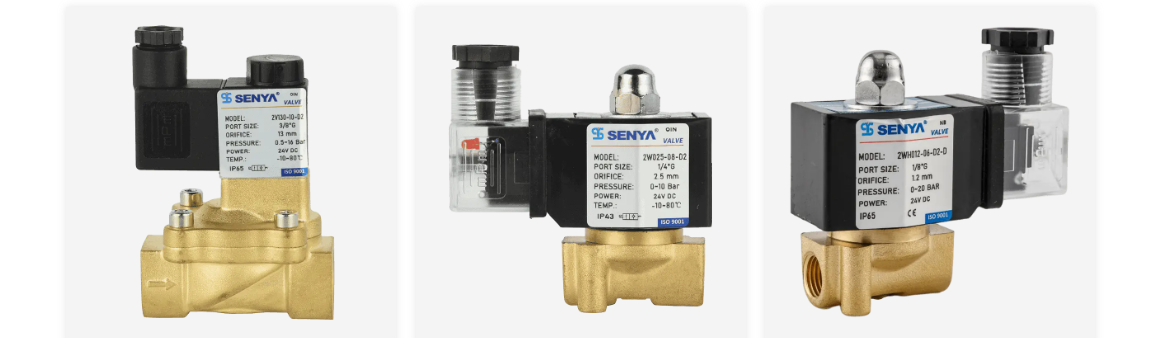

Cuireann SENYA comhlaí solenoid 2/2 bhealach ar fud an raon ábhair a clúdaíodh níos luaithe san Airteagal seo, ag obair mar a soláthraí comhla solenoid práis le haghaidh línte dualgas ginearálta agus ag soláthar roghanna le haghaidh a comhla solenoid uisce cruach dhosmálta nó a comhla solenoid uisce plaisteach ag brath ar na meáin agus ar bhuiséad an tionscadail. Ar an taobh leictreach, tacaíonn an chuideachta le ceanglais choil coitianta mar a Soláthraí comhla solenoid uisce 12v do chórais gréine agus iniompartha, agus mar a Déantóir comhla solenoid 24v dc le haghaidh línte uathoibrithe rialaithe PLC.
I gcás timpeallachtaí crua oibre, tá comhlaí SENYA ar fáil i leibhéil chosanta IP43, IP65, agus IP68, agus féadann siad raon teochta a chlúdach ó thart ar -20C go 200C (-4F go 392F) chomh maith le raon brú ó fholús micrea suas go dtí 200 bar (4351 psi). Déantar táirgí a onnmhairiú chuig níos mó ná 30 tír, lena n-áirítear na Stáit Aontaithe, an Tuirc, an Spáinn, an Iodáil, an Bhreatain, an Chóiré Theas, an Astráil, agus Meicsiceo, agus úsáidtear iad ar fud níocháin carr, steiriliú leighis, línte táirgeachta uathoibrithe, mianadóireacht, baint deannaigh, fountains ceoil, uisciúcháin talmhaíochta, tionscadail gréine, innealra talmhaíochta, agus próiseáil bia. Le tacaíocht theicniúil tionscadail agus freagra iar-díolacháin ar fáil ar fud an chloig, oibríonn SENYA le cliaint chun réiteach rialaithe sreabhach a mheaitseáil le meán, teocht agus brú gach tionscadail.
Ceisteanna Coitianta
| C1: Cad é comhla solenoid a úsáidtear le haghaidh Úsáidtear comhla solenoid chun sreabhadh leacht nó gáis taobh istigh de phíblíne a thosú, a stopadh nó a threorú ag baint úsáide as comhartha leictreach in ionad láimhseáil láimhe, rud a fhágann gur féidir an sreabhadh a rialú go huathoibríoch ag lasc ama, braiteoir nó painéal rialaithe. | C2: Conas a oibríonn comhla solenoid uisce Oibríonn comhla solenoid uisce trí chorna leictreamaighnéadach a ghluaiseann plunger inmheánach. Nuair a chuirtear fuinneamh ar an gcorna aistríonn an plunger agus osclaíonn nó dúnann sé an cosán sreafa, ag ligean d’uisce dul tríd nó ag cur bac air. |
| C3: Cad é comhla solenoid 2/2 bhealach Is comhla é comhla solenoid bealach 2/2 le dhá chalafort agus dhá phost, rud a chiallaíonn go bhfuil inlet amháin agus asraon amháin aige agus ní féidir é a oscailt go hiomlán nó a dhúnadh go hiomlán, agus tógtar é mar dhearadh oscailte nó dúnta de ghnáth. | C4: Cad iad na cineálacha éagsúla comhlaí solenoid Déantar comhlaí solenoid a ghrúpáil go coitianta i gcineálacha atá dúnta de ghnáth, de ghnáth oscailte, gníomhú díreach, agus cineálacha a oibrítear le píolótach, agus is féidir iad a rangú freisin de réir comhaireamh calafoirt ar nós cumraíochtaí 2/2, 3/2, agus 5/2. |
| C5: Cad é an difríocht idir comhla solenoid bealach 2/2 agus 3/2 Tá dhá chalafort ag comhla solenoid bealach 2/2 agus go simplí osclaíonn nó dúnann sé cosán sreafa amháin, agus tá trí chalafort ag comhla solenoid bealach 3/2 agus úsáidtear é chun sreabhadh a athrú idir dhá chosáin éagsúla nó chun sorcóir aonair ag gníomhú di a rialú. | C6: An féidir comhla solenoid 2/2 bhealach a reáchtáil ar chumhacht 12V nó 24V Sea, tá comhla solenoid bealach 2/2 ar fáil go coitianta le cornaí 12V DC le haghaidh córais gréine agus iniompartha, agus le cornaí 24V DC le haghaidh PLC agus línte táirgeachta rialaithe uathoibrithe, chomh maith le roghanna voltas AC caighdeánach. |
